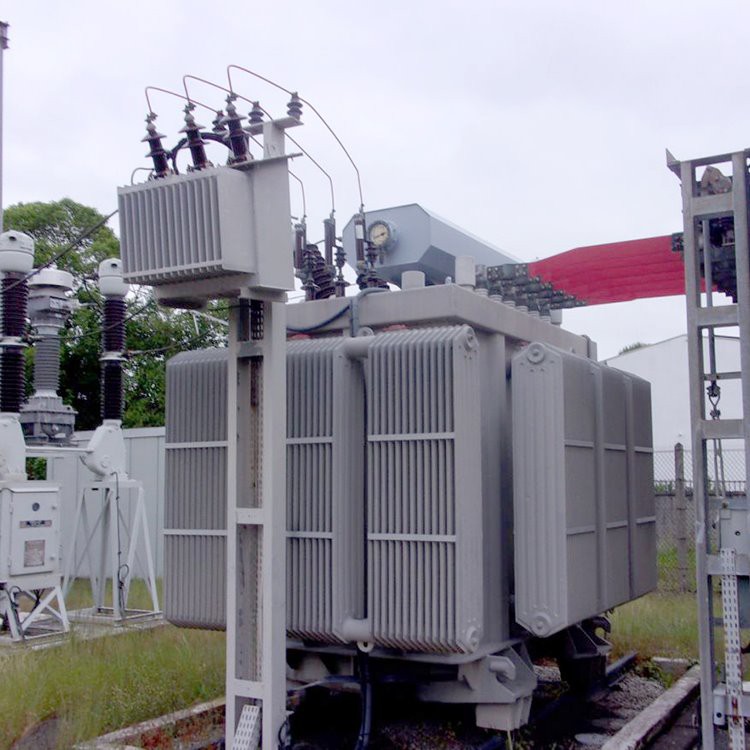

Transformador de potència augmentador NLTC trifàsic de 66KV de dos bobinatges

La relació del transformador de potència d'alta tensió de 66KV a 220KV són els principals productes de TAINWEI Electric que tenen molts avantatges tant en qualitat com en preu. Tots els productes han estat totalment provats i certificats abans del lliurament.

Molts dels nostres productes s'han exportat i aplicat als mercats d'ultramar pel que fa a les indústries de centrals elèctriques, subestacions, minerals i minerals.

TIANWEI electric és reconegut i apreciat pel rendiment dels seus productes fiables i els seus serveis integrats.

Dades tècniques del transformador de potència NLTC de dos bobinatges de classe trifàsica de 69 kV

Característiques:

1) Quantitat de descàrrega local: la quantitat de descàrrega aparent és inferior a 80pC per sota d'1,5 vegades la tensió nominal;

2) Soroll: els productes de 63 MVA i inferiors són inferiors a 58 dB (AN);

3) Pèrdua de potència: la pèrdua sense càrrega és un 30% inferior a la de l'estàndard IEC;

4) Fiabilitat: tots els productes en servei no tenen danys ni s'han produït fuites d'oli;

Aplicació:

Sistema elèctric de 60 ~ 220 kV de central elèctrica, subestació, empresa minera, etc.

Tecnologies:

Disseny: S'adopten programari desenvolupat relatiu en càlculs electromagnètics, anàlisi de força, distribució magnètica de fuites, la seva força electrodinàmica i aïllament elèctric.

Fabricació:

1. Nucli:

Actualitzeu de manera efectiva el rendiment sense càrrega del transformador mitjançant els mètodes següents:

1) El nucli està fet de làmina de silici laminat en fred d'alta qualitat orientada al gra d'alta permeabilitat i el material es talla amb una línia de cisalla automàtica avançada d'Alemanya Geoge GmbH amb les freses de tall controlades en 0,02 mm.

2) La fabricació de làmines de silici adopta la tecnologia "sense jou superior solapat" i totes les juntes solapades de la làmina de silici són de 45 mitres complets. Les làmines de nucli laminat es pressionen integralment i s'adhereixen amb resina epoxi per fer el nucli de tres potes de dos jous. una integral forta i plana amb una bona precisió de verticalitat, això millora eficaçment el rendiment sense càrrega i redueix els sorolls.

3) Les plaques de reforç s'utilitzen com a suport entre la pota de la bobina i la bobina interior. El jou de ferro està lligat amb una banda de fibra de vidre impregnada de resina epoxi i la secció inferior del dipòsit d'oli s'estreny amb cargols de contrapressió. El ferro superior i la secció superior del dipòsit d'oli es fixen en tres llocs. Per tant, el cos dins del dipòsit d'oli pot suportar la vibració durant el transport sense cap canvi.

2. Enrotllament:

1) La bobina d'alta tensió (HV) adopta una estructura contínua entrellaçada per millorar les característiques de tensió sota tensió d'impacte i fer que la tensió es distribueixi uniformement. Totes les estances i els coixinets estan xamfranats per mantenir un aïllament altament fiable.

2) Al bobinatge del transformador hi ha una estructura de guia d'oli en ziga-zaga per refredar completament totes les àrees dins del bobinatge, reduir l'augment de temperatura del bobinatge i els punts calents del bobinatge i allargar la vida útil de l'aïllament. El sistema de regulació d'HV i MV es proveeix independentment d'un bobinat de regulació de tensió per equilibrar la volta d'amperi de cada bobinatge, reduir efectivament la força electrodinàmica axial generada en el curtcircuit del transformador i millorar la capacitat de resistència als curtcircuits bruscos.

3) El bobinatge adopta un marge radial "0" dissenyat, entre el nucli i la funda de paper del bobinatge BT, i entre els bobinatges LV, HV, reguladors de tensió, així com abans de la inserció d'estanys i la placa de coberta. estan totalment assecats i estan ben ajustats per assegurar una molt bona compacitat i concentricitat de tot el bobinat.

3. Dipòsit d'oli i accessoris

1) La paret del dipòsit adopta una xapa d'acer ampla, que es plegarà en una estructura corrugada sense empalmar, d'aquesta manera es redueixen les soldadures i es millora la resistència mecànica, mentre que la paret corrugada té un efecte divergent i, per tant, té un paper en la disminució del soroll. . Els canals i els armaris de control del circuit secundari estan fets d'acer inoxidable, de manera que tot el transformador té un aspecte senzill i agradable.

La nostra fàbrica té una superfície de 33.300 metres quadrats, amb una superfície total de construcció de 6.100 metres quadrats. Actualment hi ha 260 empleats, inclosos 18 tècnics que s'han dedicat a la investigació i desenvolupament de productes de transformació durant molts anys, i 8 gestors corporatius d'alta qualitat. Amb l'expansió de l'escala de producció i l'augment de les varietats de productes, ara s'ha convertit en una empresa innovadora d'alta tecnologia amb una capacitat de producció anual de més de 1000 MVA, integrant el disseny, producció i vendes de transformadors de tipus sec de tipus obert, epoxi. transformadors de tipus sec de fosa de resina, transformadors d'aliatge amorf i transformadors especials.

1. Proporcionar solucions d'energia empaquetades de qualitat en el menor temps de lliurament de la indústria a clients comercials i industrials.

2. Fabricació i subministrament de productes d'acord amb els més alts estàndards de qualitat de la indústria – ISO 9001 i SANS.

3. Invertim a mantenir grans quantitats de transformadors estàndard i aparells de commutació de MT en estoc: subministrem ràpidament i proporcionem suport d'emergència les 24 hores del dia, els 7 dies de la setmana, per garantir un temps d'inactivitat mínim.

4. Els nostres departaments dedicats, la infraestructura i el personal altament format permeten una instal·lació, servei i subministrament ràpids i complets in situ.
