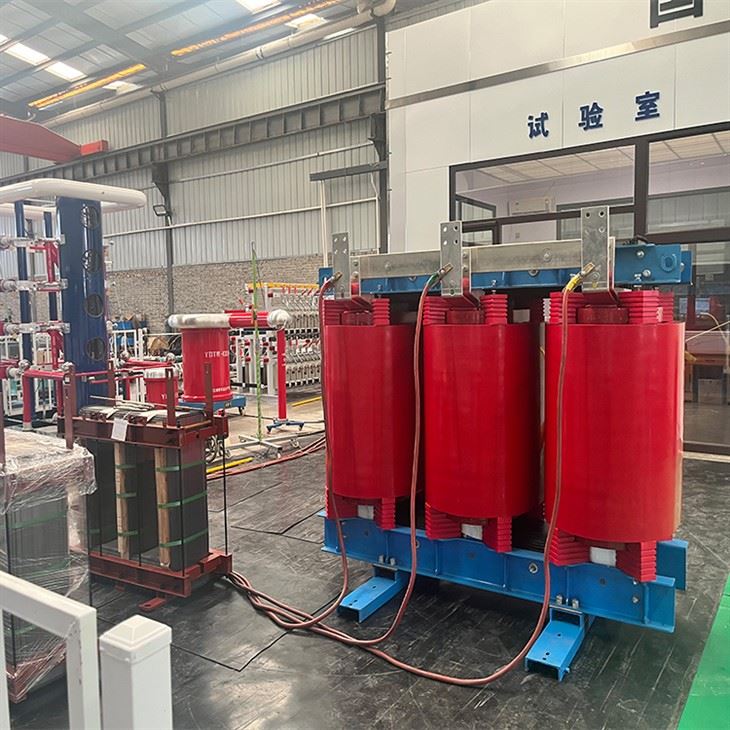

Transformador de tipus sec de 200 KVA

Característiques
Els transformadors de tipus sec de 200 KVA són la introducció de la nostra empresa de tecnologia avançada estrangera i els transformadors de tipus sec d'aïllament prim de la sèrie SC9, SCB9 i SC10, sèrie SCB10 desenvolupats de manera independent amb farcits. Com que les bobines estan encapsulades per resina epoxi, són refractàries, ignífugues i a prova d'explosió. No requereix manteniment, no contamina, de mida petita i es pot instal·lar directament al centre de càrrega. Al mateix temps, el disseny científic i raonable i el procés d'abocament fan que el producte sigui més petit en descàrrega parcial, baix en soroll i fort en la dissipació de calor. Pot funcionar amb una càrrega nominal del 140% durant molt de temps en condicions de refrigeració d'aire forçada i està equipat amb un controlador de temperatura intel·ligent per evitar errors. Funcions d'alarma, alarma de sobretemperatura, viatge de sobretemperatura i porta negra i connectada a l'ordinador mitjançant la interfície sèrie RS485, que es pot controlar i controlar de manera centralitzada.

Aplicació del producte
Com que el transformador de tipus sec de 200 KVA té les característiques anteriors, s'utilitzen àmpliament en sistemes de transmissió i transformació d'energia, com ara hotels, aeroports, edificis de gran alçada, centres comercials, zones residencials i altres llocs importants, així com metro, potència de fosa. plantes, vaixells, plataformes de perforació oceànica i altres entorns Lloc dolent.

Part del producte:
Nucli
El nucli de ferro està fet de làmines d'acer de silici laminades en fred d'alta qualitat importades amb una estructura final totalment bisellada. Els pilars centrals estan lligats amb cinta adhesiva sense trama de grau F. La superfície del nucli de ferro està encapsulada amb resina epoxi, que redueix la pèrdua sense càrrega, el corrent sense càrrega i el soroll del nucli. Pinces El tractament especial de la superfície dels elements de fixació i fixació millora encara més la qualitat d'aspecte del producte.

Bobinat d'alta tensió
El bobinatge d'alta tensió està fos al buit amb resina epoxi farcida, que redueix considerablement la quantitat de descàrrega parcial i millora la força elèctrica de la bobina. Les parets interiors i exteriors del bobinatge estan plenes de plaques de malla de fibra de vidre, cosa que millora la resistència mecànica de la bobina i millora la resistència del producte als curtcircuits sobtats. capacitat, la bobina mai s'esquerdarà.
Bobinat de baixa tensió
El bobinatge de baixa tensió adopta una estructura de làmina, que resol el problema de l'angle de l'hèlix axial quan s'enrotlla amb filferro i fa que la volta d'ampere sigui més equilibrada. Al mateix temps, la bobina adopta un conducte d'aire de refrigeració axial per millorar la capacitat de dissipació de calor. El preimpregnat de resina epoxi TD s'utilitza entre les capes de bobinatge. , formació de solidificació integral.

Procés de fabricació
La bobina s'enrotlla en una màquina de bobinatge d'alta precisió, i l'enrotllament de baixa tensió adopta una estructura de bobinatge de làmina. Quan la capacitat del transformador és gran, hi ha un canal de ventilació. Després de l'enrotllament, s'asseca al buit. Tot el procés d'abocament i curat es fa completament d'acord amb els requisits del procés. Tots els processos s'han de controlar estrictament i ajustar-los segons correspongui. El procés de fabricació de precisió de l'abocament fa que la bobina no hi hagi bombolles ni forats, de manera que el transformador fet pot aconseguir resultats d'operació d'alta qualitat.

Sistema de control de temperatura i sistema de refrigeració per aire
S'utilitza un ventilador de refrigeració de flux creuat, que té les característiques de baix soroll, alta pressió del vent i un aspecte bonic, que millora la capacitat de sobrecàrrega del transformador. El control de temperatura adopta un controlador de temperatura intel·ligent, que millora la seguretat i la fiabilitat del funcionament del transformador.

Tancament de protecció i barra de sortida
La carcassa protectora proporciona més protecció de seguretat per al transformador. Els nivells de protecció inclouen IP00, IP23, etc. Els materials de la carcassa inclouen plaques d'acer laminats en fred, plaques d'acer inoxidable, etc. Es poden utilitzar línies de descàrrega de barres estàndard per a preses de baixa tensió, ja siguin sortides laterals o superiors, o els usuaris dissenyen mètodes de sortida especials.

Mètode de sortida del transformador
Es poden fabricar preses convencionals, barres tancades estàndard i sortides laterals estàndard segons diferents formes d'interfície, i també es poden dissenyar mètodes de sortida especials segons els requisits de l'usuari.

Normes de producte
GB/T10228-2008 GB109411-2007 JB/T10088-2004 GB4208-1993
Nom del producte: Transformador de tipus sec de 200 KVA
Alta tensió nominal: 10 (11,10,5,6,6,6,3, 6) KV
Baixa tensió nominal: 0,4kV
Grup de connexió: Dyn11 o Yyn0
Interval de presa d'alta tensió: ±5% o ±2×2,5%
Nivell d'aïllament: LI75AC35
Freqüència: 50 Hz
