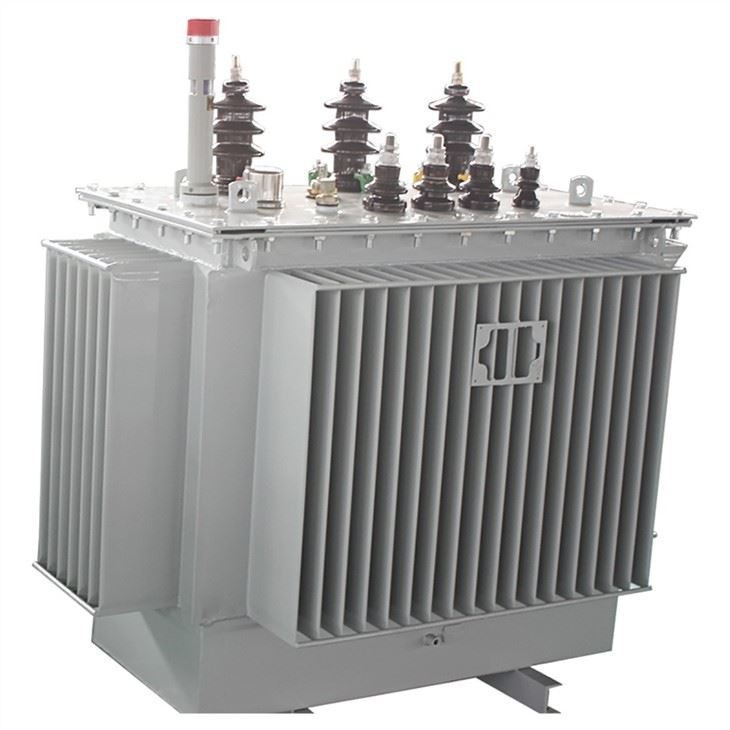

Transformador elèctric d'oli interior

2-ANYS DE GARANTIA

La nostra gerent de vendes, Grace, amb 10-anys d'experiència exportadora de transformadors de distribució

L'ajudarà a fer solucions tècniques i solucions d'enviament

Contacta amb Grace ara!

Els transformadors submergits en oli són un component vital en el sistema de distribució elèctrica, ja que s'utilitzen per transferir energia elèctrica d'un circuit a un altre mitjançant inducció electromagnètica. Aquests transformadors tenen una estructura única que els permet treballar de manera eficient i fiable, fins i tot en condicions de funcionament extremes.

L'estructura d'un transformador submergit en oli consta principalment d'un nucli, bobinatge, materials aïllants i un dipòsit d'oli.

El nucli està fet de làmines d'acer magnètic d'alta qualitat que s'apilen per formar una columna, que després es col·loca dins del dipòsit d'oli.

El bobinatge consisteix en un cable de coure d'alta conductivitat que s'embolica al voltant del nucli, creant un camp magnètic. El bobinatge es classifica en dues categories: bobinatge primari i bobinatge secundari. El bobinatge primari és l'entrada i el secundari és la sortida.

Els materials aïllants s'utilitzen per separar els bobinatges i les parts del nucli, evitant així avaries elèctriques. Aquests materials han de ser capaços de suportar la calor generada durant el funcionament del transformador i han de tenir bones propietats elèctriques i mecàniques.

El dipòsit d'oli conté l'oli del transformador, que s'utilitza com a refrigerant i aïllant. L'oli ajuda a regular la temperatura del transformador dissipant la calor generada durant el funcionament del transformador. També actua com a aïllant dielèctric que evita l'avaria elèctrica del transformador.

El dipòsit conservador s'utilitza per controlar el nivell d'oli i per acomodar l'expansió de l'oli per efectes tèrmics.

L'indicador de temperatura de l'oli s'utilitza per mesurar la temperatura de l'oli del transformador, que ajuda a determinar l'estat de funcionament del transformador.

 Taula 1: Transformador de potència de 6kV, 10kV i 30kVA-2500kVA amb canviador de preses fora de circuit

Paràmetre tècnic per al transformador de potència de 20 kV de la sèrie S11 amb canviador de preses fora de circuit

Paràmetre tècnic per al transformador de potència de 35 kV de la sèrie S11 amb canviador de preses fora de circuit

TIANWEI creu que qualitat significa congruència absoluta i compliment amb els requisits del client i els estàndards internacionals.

Per tant, TIANWEI ha equipat el seu laboratori de proves amb els equips de prova i els dispositius d'instrumentació més moderns per garantir la conformitat amb el més alt nivell de qualitat i seguretat, on cada transformador produït per TIANWEI es prova segons els estàndards IEC.

Proves de rutina

1- Mesura de la resistència del bobinat

2- Mesura de la relació de tensió i el desplaçament de fase

3- Mesura de la impedància de curtcircuit i les pèrdues de càrrega

4- Mesura de pèrdues sense càrrega i corrent

5- Proves dielèctriques de rutina

(Prova de resistència a la tensió CA de font separada i prova de resistència a la sobretensió induïda de curta durada)

6- Mesura de la resistència d'aïllament

Proves de tipus

1- Prova d'augment de temperatura segons IEC 60076-2

2- Prova d'impuls d'il·luminació segons IEC 60076-3

Proves especials

1- Prova de resistència a curtcircuits (segons IEC 60076-5)

2- Mesura de la(s) impedància(es) de seqüència zero en transformadors trifàsics

3- Determinació dels nivells sonors (segons IEC 60076-10)

4- Mesura dels harmònics del corrent sense càrrega

La nostra fàbrica té una superfície de 33.300 metres quadrats, amb una superfície total de construcció de 6.100 metres quadrats. Actualment hi ha 260 empleats, inclosos 18 tècnics que s'han dedicat a la investigació i desenvolupament de productes de transformació durant molts anys, i 8 gestors corporatius d'alta qualitat. Amb l'expansió de l'escala de producció i l'augment de les varietats de productes, ara s'ha convertit en una empresa innovadora d'alta tecnologia amb una capacitat de producció anual de més de 1000 MVA, integrant el disseny, producció i vendes de transformadors de tipus sec de tipus obert, epoxi. transformadors de tipus sec de fosa de resina, transformadors d'aliatge amorf i transformadors especials.
